Hardware
- FM Relais TX: Motorola GM1200E
- FM Relais RX: Motorola GM1200
- Tetra TRX: Motorola MTM5400
- Duplexer: Huber+Suhner
- Vorverstärker FM: SULNA3022 von TGN
- Antenne FM: Kathrein K 75 16 2 21
- Antenne Tetra: Diamond X50
Amateurfunk · 70cm Stadtrelais · Einbeck
Willkommen bei DB0EIN
Das 70cm Stadtrelais für Einbeck und Umgebung!
Aktueller Status
Offline · außer Betrieb
- Standort: Einbeck JO41VU
- Betriebsart: FM / Tetra
- Anbindung ans FM-Funknetz & Echolink
- FM-Relais: 438.650 MHz -7.6 MHz Ablage
- Tetra-Relais: 430.075 MHz Tetra DMO
Echolink-Nodenummer: 37574
FM-Funknetz Default TG: 37574
Technik & Aufbau
Ein Blick hinter die Kulissen – Hardware, Steuerung und Anbindungen von DB0EIN.
Steuerung & Software
- Steuerung FM: Raspberry Pi2 mit Elenata Board von DK1LO
- Software: SVXLink von SM0SVX
- Steuerung Tetra DMO Anbindung: Raspberry3b mit Elenata Board von DK1LO
- Anbindung Tetra: MTM800e
Standort
Karte: © OpenStreetMap-Mitwirkende – Standort von DB0EIN.
Der Standort von DB0EIN
DB0EIN befindet sich in Einbeck, Ortsteil Bartshausen, auf dem Dach einer
landwirtschaftlichen Scheune. Der Standort war zuvor Heimat einer Relaisfunkstelle
der KWS auf dem 4-m-Band. Dadurch bot er ideale Voraussetzungen für den aktuellen
Betrieb: Ein vorhandener Antennenmast sowie ein bereits installierter Schaltschrank
mit Stromanschluss konnten weiter genutzt werden.
Ein paar Daten zum Standort:
Höhe über Grund: ca. 22 m
Höhe über Meeresspiegel: ca. 220 m
Dank dieser günstigen Lage waren in den vergangenen Jahren bereits zahlreiche
erfolgreiche Verbindungen möglich, unter anderem nach Hannover, Kassel und
in den Harz.
News! News! News!
DB0EIN z.Zt. offline
Ein vermutlich defektes Netzteil hat dafür gesorgt das DB0EIN im Moment leider komplett Offline ist. Kommenden Freitag, den 16.Januar 2026 werden wir dieses vermutlich tauschen. Ich hoffe das dadurch nicht noch mehr kaputt gegangen ist.

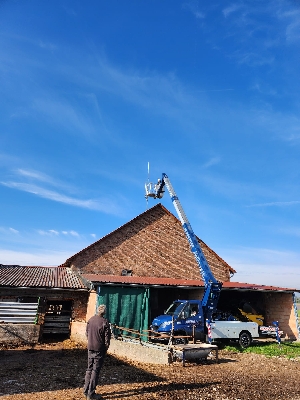

Neue Antennen Kabel

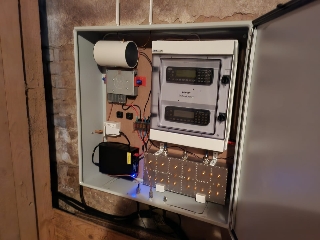

Nachdem wir in 2023 bereits neue Antennen installiert haben was leider nicht den gewünschten Erfolg hatte, haben wir nun zwei Jahre später endlich komplett neue Kabel eingezogen (Air Flex 7). Im Rahmen dieser Aktion ist das Relais dann auch gleich in einen neuen Schaltschrank in der ersten Etage umgezogen, wo es jetzt deutlich besser zu erreichen ist. Ein Dank an Heico (D O 4 A A) und Helmut (D F 9 O O) für die extrem gute Hilfe beim Auf- und Einbau!

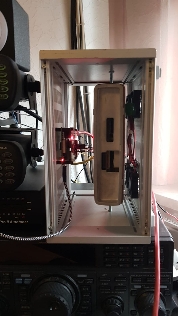

DB0EIN nun auch digital - DB0EIN hat jetzt einen Tetra Einstieg!
Der Mitte der 1990er Jahre entwickelte TETRA-Standard wird in mehreren europäischen und außereuropäischen Ländern in Form landesweiter BOS-Netze oder in lokaler Abdeckung von verschiedenen Anwendern genutzt. Die TETRA Geräte lassen sich auch für den Amateurfunk nutzen. Derzeit läuft der 70cm TETRA Einstieg auf 430.075 MHz. Das ganze ist als DMO Repeater auf Basis eines MTM5400 von Motorola aufgebaut und arbeitet mit zwei Zeitschlitzen gleichzeitig so das echter Relaisbetrieb auf einer Simplex Frequenz möglich ist. Weiter ist dank SVXReflector Betrieb von DB0EIN analog zu DB0EIN TETRA und umgekehrt möglich und natürlich hängt der Tetra DMO Repeater auch mit im Thüringen Link. Derzeit läuft der DMO Repeater bei mir zu Hause im überwachten Betrieb zum testen, die Lizenz wurde bei der BnetzA beantragt. Im Stadtgebiet Einbeck sollte das Relais erreichbar sein.
Der Relaisverbund wächst weiter!
Nachdem alle Relais nun Anfang des Jahres in den Thüringen Link auf die TG777 umgezogen sind wächst der ehemalige MultiRegioLink weiter. Inzwischen sind hier neben DB0EIN die folgenden Relais und Links aktiv: DO0RDG in Ribnitz-Damgarten, DO0HWI in Wismar, DO0LF in Korbach, DB0FTS in Suhl, DB0MGN in Meiningen, DM0HR in Eisenach sowie die Links von DO4AA, DG7AA, DF9OO (Clubstation im Weserbergland), DO4BOS und DO3MAX. Im Thüringen Link sind noch weitere Talk Groups geschaltet wie z.B. die 262 in der fast alle Relais vertreten sind. Weitere Infos zum Thüringen Link gibt es hier.
Der Relaisverbund wächst!
Seit dem 31.12.2020 ist DB0EIN und DO0RDG nun auch mit DO0LF in Korbach Goldhausen auf 439,2375 MHz verbunden. DO0LF ist ein Relais mit einem guten Einzugsgebiet und wird von DO4BOS betreut. Wir freuen uns schon jetzt auf viele schöne QSO's auch über dieses Relais :-)
Es tut sich mal wieder etwas rund um DB0EIN
Zunächst einmal ist die HamNet Antenne seit geraumer Zeit "abgesoffen". Somit arbeitet jetzt ein ganz normaler Router mit einer Telekom Prepaid Karte per HSDPA bei DB0EIN am Standort. Seit gestern ist DB0EIN mit DO0RDG in Ribnitz-Damgarten dauerhaft vernetzt. QSO's die auf DB0EIN laufen, laufen auch automatisch auf DO0RDG und umgekehrt.
DB0EIN nun endlich zu 100% am Echolink
Dank unserem Funkfreund Peter (D B 1 O F H) haben wir nun ein stabiles Internet Gateway via HamNet. Somit sind die Zeiten der Aussetzer etc. beim Echolink vorbei. Da die HamNet Anbindung zum großen Teil von OM`s finanziert wird, werden Spenden für das HamNet gerne gesehen. Wer also etwas Spenden möchte, schickt dem Sysop op bitte eine E-Mail. Diese Spenden sind auch steuerlich absetzbar.
Das neue DB0EIN ist nun installiert und online
Am 4. November 2016 war es nun soweit, mit der Hilfe von Wolfgang (D J 2 O J), Heico (D O 4 A A), Peter (D G 7 A A) und Peter (D B 1 O F H) sowie der Feuerwehr und einigen anderen Kollegen konnten wir die neue HamNet Antenne am Masten installieren. Somit ist nun auch Echolink wieder verfügbar. Das eigentliche Relais hatten Heico (D O 4 A A) und Peter (D G 7 A A) schon ca. 4 Wochen vorher installiert. Wir können gespannt sein ob die neue Hardware auch so lange funktioniert wie die alte. Bei der Gelegenheit haben wir dem Bauern und seiner Familie einen Präsentkorb und eine Kiste Bier als Dank für den zur Verfügung gestellten Standort überreicht. Ein besonderer Dank geht noch an Jonny (D G 9 O A A) für die Unterstützung bei der Konfiguration des SVXLink.
DB0EIN ist nun wieder wie gewohnt unter seiner Nodenummer 37574 zu erreichen. Bei Problemen schickt dem Sysop doch bitte eine E-Mail.
Erster Blick auf die neue Technik
Nach nun inzwischen 10 Jahren wird es Zeit die Technik zu überholen. Im neunen DB0EIN wird ein BananaPI mit SVXLink zum Einsatz kommen. Ein erster Testlink läuft bereits zeitweise unter PA7PF-L (Nodenummer 628822). Als Funkgeräte werden Motorola GM1200 zum Einsatz kommen. Die Duplexweiche und auch die derzeitige Stromversorgung werden vom derzeitigen Relais übernommen.
Neue Nodenummer
DB0EIN hat nun wieder Echolink und auch eine neue Node Nummer. Um sich mit DB0EIN aus der Ferne zu verbinden einfach an die Postleitzahl denken - 37574 - und schon hat man eine Verbindung in die Heimat :-). Naja, man muss Sie immer noch per DTMF eingeben :-).
DB0EIN wieder OnAir
Nachdem die Relaisstation kurzzeitig ausgefallen war, ist DB0EIN nun wieder OnAir. Der Grund für den Ausfall ist nicht ganz klar, denn als die Relaisstation bei mir per Post ankam und ich es getestet habe funktionierte alles einwandfrei. Ich habe jedoch die Gelegenheit genutzt, das Relais für die Senderumtastung gegen ein Modell mit geringerer Stromaufnahme auszutauschen und nach nun fast 10 Jahren auch einmal alle grundlegenen Parameter zu überprüfen. Ich konnte keine Probleme feststellen und nun ist die Relaisstation wieder an ihrem Standort wo sie hoffentlich wieder eine lange Zeit ihren Dienst ohne Probleme versehen wird. Vielen Dank an Wolfgang (D J 2 O J), der einen neuen Bleigel Akku zur Pufferung gespendet hat (den wir allerdings noch nicht verbaut haben), und einen absoluten Spezial Dank an Heico (D O 4 A A) der das Relais alleine oben auf dem Kornspeicher ausgebaut, anschließend verpackt und versendet hat und es im dunkeln, direkt nach Erhalt per Post gleich wieder eingebaut hat.
DB0EIN Stadtrelais Einbeck im Leinetal.
Seit September 2006 steht auf dem Bartshäuser Turm oberhalb von Einbeck das Relais DB0EIN. Das Relais arbeitet im 70cm Amateurfunkband auf 438.650 MHz. Die Hardware besteht im wesentlichen aus zwei modifizierten Siemens C5 Autotelefonen und einer Relaissteuerung nach DJ0VL. Als Antenne kommt ein 0dB Strahler von Kathrein zum Einsatz und zur Pufferung im Falle eines Stromausfalls dient ein 12,5 Ah Bleigel Akku. Die Duplexweiche ist ein komerzielles Produkt aus der Schweiz.
Ein paar technische Daten:
Eingabe: 431.050 MHz
Ausgabe: 438.650 MHz
Höhe über Null: ca. 220m
Ausgangsleistung am Gerät: ca. 5 Watt
Ausgangsleistung an der Antenne: ca. 3 Watt
Echolink Nummer: 37574
